对于 BIOSer 来说，日常 debug 最常用的手段可能就是串口了，加些日志打印，剩下的就是对着代码看了。不过 Edk2 提供了 Emulator 和 OVMF 这样的虚拟平台，开发人员可以在其上做一些平台无关的验证，对于它们，我们则有机会用上稍微“高级”一些的调试手段。

本文将分享一下如何在 Zed 编辑器中使用 Zed Debugger + LLDB 来调试 Edk2。

前情提要：[Zed Debugger 如何在 Zed 编辑器中调试 C/C++](https://zhuanlan.zhihu.com/p/1971270355617289897)

EmulatorPkg 的调试

EmulatorPkg provides an environment where a UEFI environment can be emulated under an environment where a full UEFI compatible environment is not possible. (For example, running under an OS where an OS process hosts the UEFI emulation environment.)

Emulator 实际上就是一个可执行程序，所以对于它的调试很简单，目标程序就是 WinHost.exe。所以在 .zed/debug.json 中添加如下配置即可：

  {
    "adapter": "CodeLLDB",
    "label": "Win Emulator (CodeLLDB)",
    "request": "launch",
    "name": "Win Emulator (CodeLLDB)",
    "program": "Build\\EmulatorX64\\DEBUG_VS2022\\X64\\WinHost.exe",
    "stopOnEntry": false,
    "cwd": "D:\\OpenSource\\edk2\\Build\\EmulatorX64\\DEBUG_VS2022\\X64\\"
  }

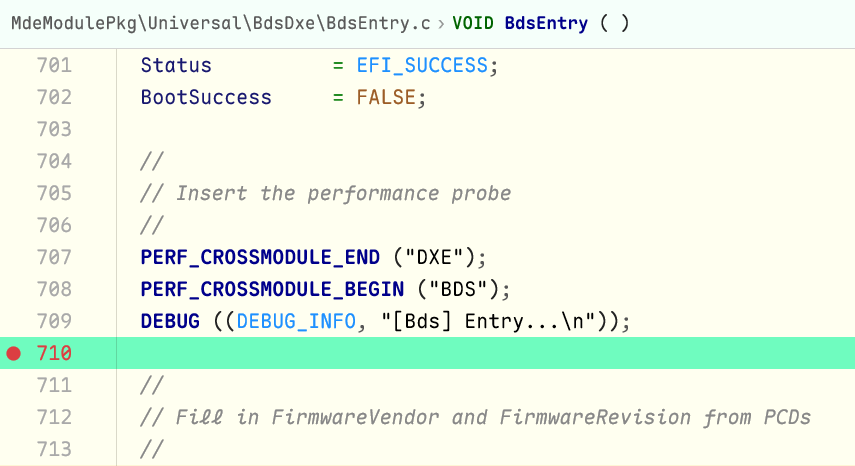

为了验证调试的效果，可以在 BdsEntry() 中设置一个断点。

然后按 F4，选择 Win Emulator (CodeLLDB) 即可。

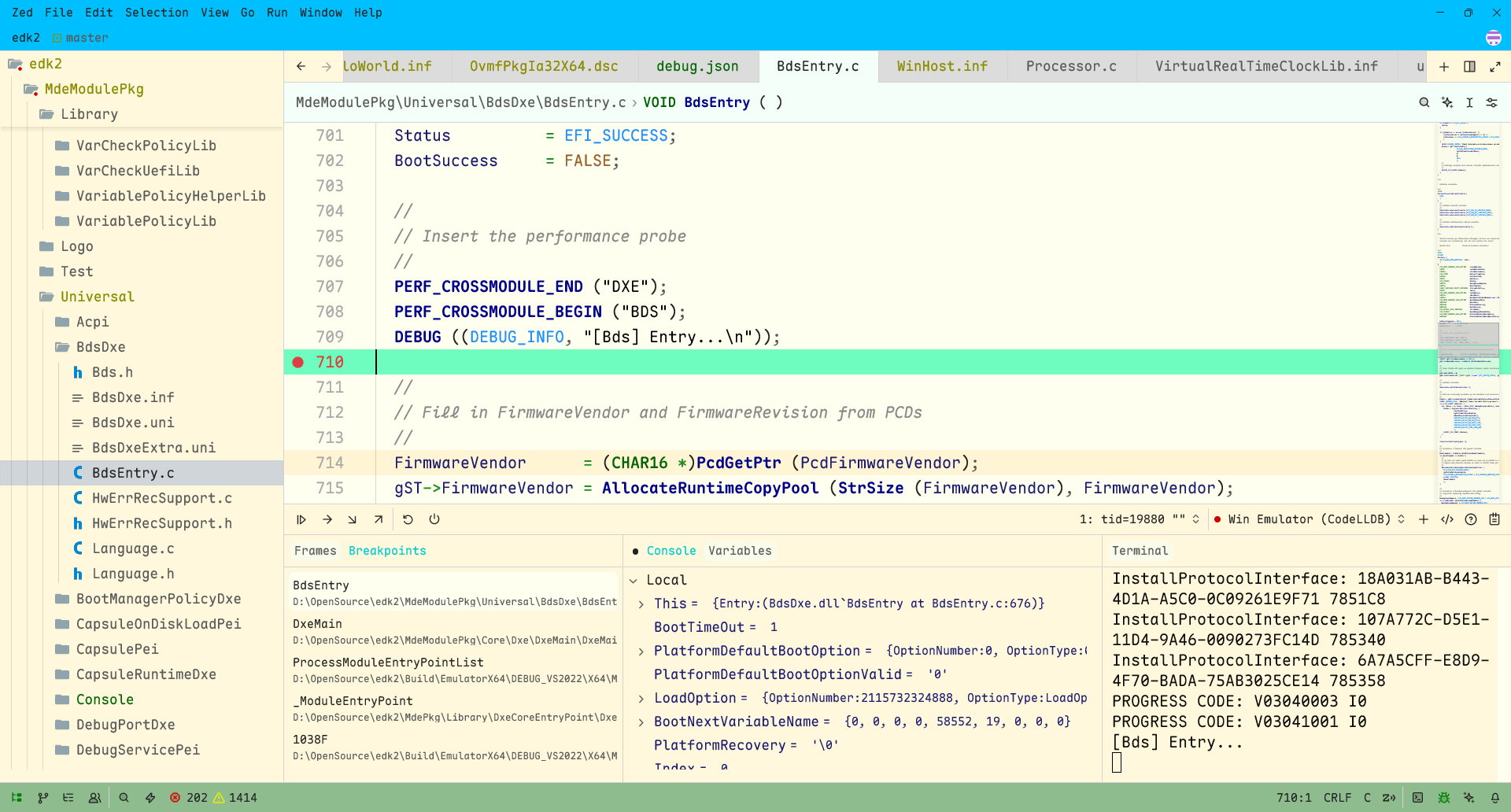

在右侧的 Terminal 中可以看到，log 输出 [Bds] Entry... 后便停下了。左侧的 Frames 中可以看到详细的调用栈，这对研究一些复杂的调用关系时应该很有用处，甚至可以单步去观察 UEFI 的大致启动流程。

上述适用于 Windows 平台，Unix 的话目标程序就是对应的 Host 程序。 DEBUG_VS2022 需要替换为实际所使用的工具链。

OvmfPkg 的调试

The Open Virtual Machine Firmware (OVMF) project aims to support firmware for Virtual Machines using the edk2 code base.

OVMF 需要使用 QEMU，它能支持更丰富的功能，但是相应的调试也会更复杂。

首先，需要一个启动 qemu 的脚本，这样省去每次在终端输命令的麻烦。可以将如下内容保存到一个 run_qemu.bat 文件中：

"C:\Program Files\qemu\qemu-system-x86_64.exe" ^
  -pflash D:\OpenSource\edk2\Build\Ovmf3264\DEBUG_VS2022\FV\OVMF.fd ^
  -hda fat:rw:EfiFiles ^
  -serial stdio ^
  -s -S ^

其中 -s 是启用 qemu 的 gdbstub, -gdb tcp::1234 的缩写/简写；-S 是 freeze CPU at startup。

其次，还需要为 lldb 设置一个环境变量，否则可能下面内容都无法正常工作。在 settings.json 中添加如下配置：

  "dap": {
    "CodeLLDB": {
      "env": {
        "LLDB_USE_NATIVE_PDB_READER": "1"
      }
    }
  },

最后，需要一个 Zed Debugger 的配置：

{
  "adapter": "CodeLLDB",
  "label": "OVMF debug (CodeLLDB)",
  "request": "launch",
  "name": "OVMF debug (CodeLLDB)",
  "program": "D:\\OpenSource\\edk2\\Build\\Ovmf3264\\DEBUG_VS2022\\X64\\MdeModulePkg\\Application\\HelloWorld\\HelloWorld\\DEBUG\\HelloWorld.efi",
  "targetCreateCommands": [
    "target create --no-dependents --arch x86_64 D:\\OpenSource\\edk2\\Build\\Ovmf3264\\DEBUG_VS2022\\X64\\MdeModulePkg\\Application\\HelloWorld\\HelloWorld\\DEBUG\\HelloWorld.efi --symfile D:\\OpenSource\\edk2\\Build\\Ovmf3264\\DEBUG_VS2022\\X64\\MdeModulePkg\\Application\\HelloWorld\\HelloWorld\\DEBUG\\HelloWorld.pdb",
    "target modules load --file HelloWorld.efi --slide 0x00005921000"
  ],
  "processCreateCommands": [
    "gdb-remote localhost:1234"
  ],
  "stopOnEntry": false,
  "cwd": "D:\\OpenSource\\edk2"
}

到这里就出现比较“鸡肋”的情况了，因为我们事先无法知道 .efi 加载的地址（ImageAddress），所以只有在运行过一次 .efi 之后才能知道 0x00005921000 这个数据。

所以，与其说这是一个配置，不如说这是一个备忘录/记事本。但是现在还是继续说完后面的调试流程。

仍然是按 F4，这次选择 OVMF debug (CodeLLDB)，不出意外的话 debugger 会处于“等待”状态。

然后运行我们的 run_qemu.bat 脚本。 qemu 会在刚开始启动时停下来，我们可以在 Debugger 的 Console 中输入 c，回车，qemu 会继续运行。

接下来，我们可以进入 UEFI Shell，然后进入 fs:，运行 HelloWorld.efi。

如果发现 Loading driver at 0x0000592B000 EntryPoint=0x0000592C000 HelloWorld.efi 这里的地址与前面的不一致，可以在 Console 中再执行一遍 target modules load --file HelloWorld.efi --slide 0x0000592B000。

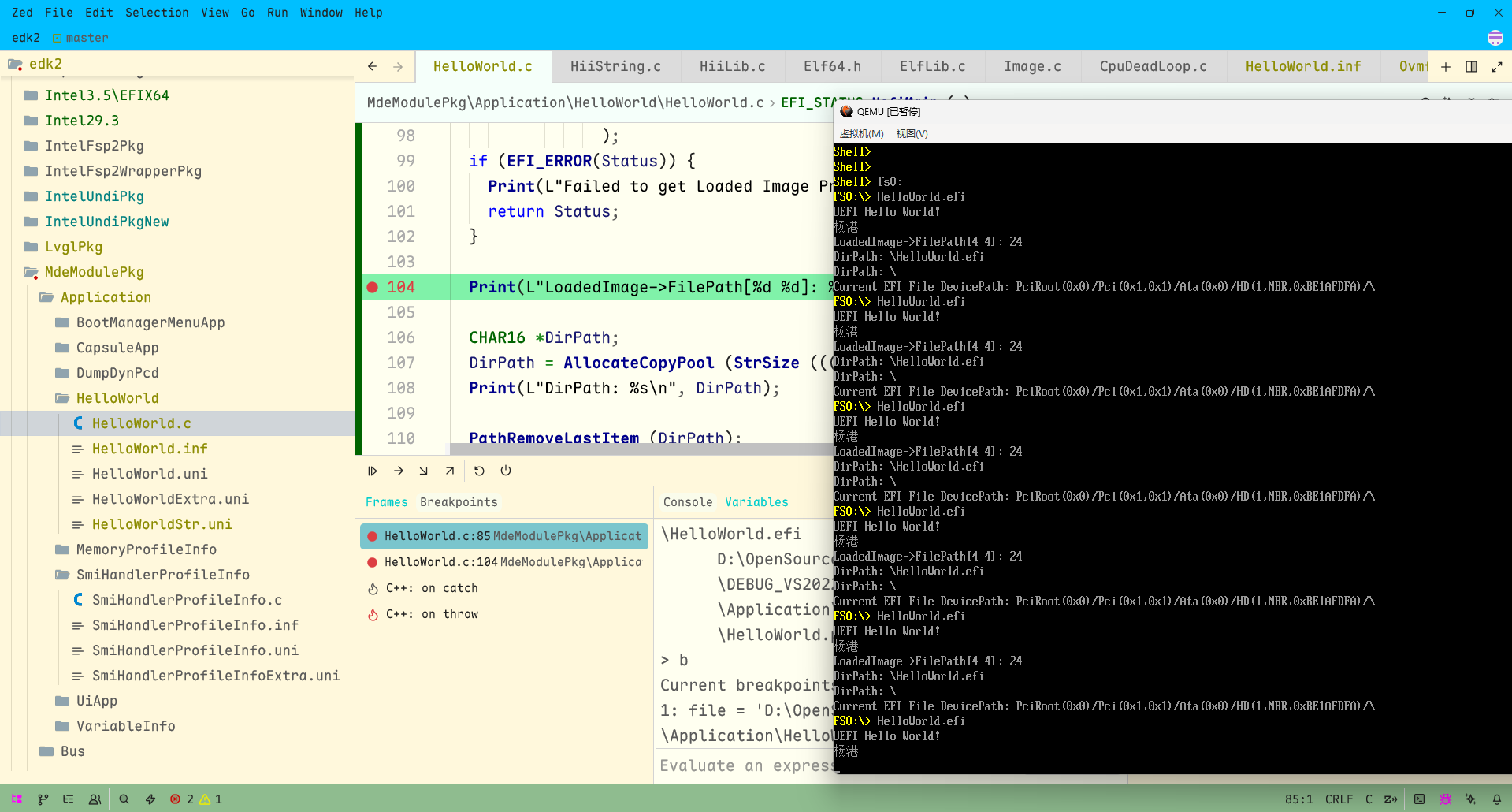

再次运行 HelloWorld.efi，不出意外程序会在断点出停下（如下图）。

假设已经设置了断点，可以在 Zed 编辑器中利用鼠标点击设置，也可以手动使用 b HelloWorld.c:85 等命令。

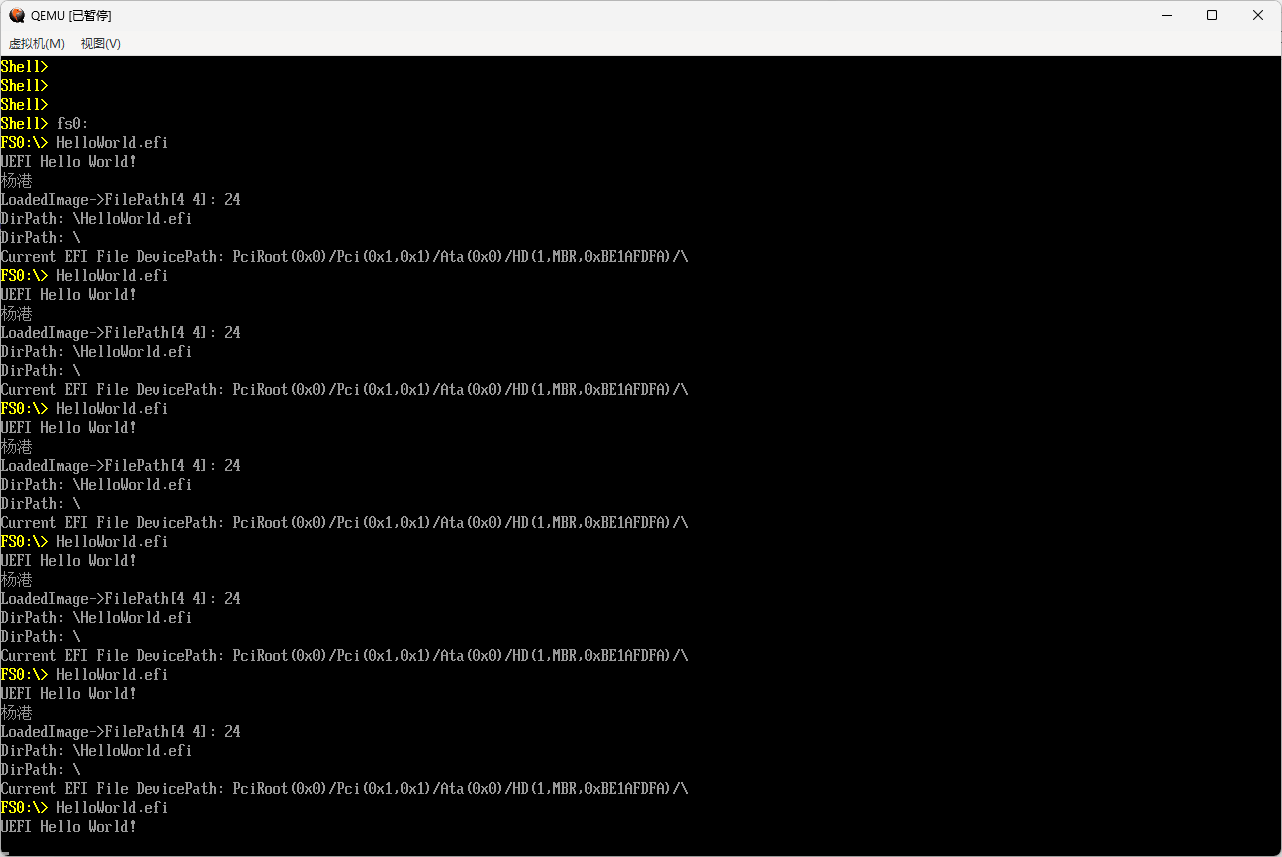

此时，qemu 中的输出如下：

接着，可以按一下 F5，程序会继续向下运行。因为我后面还设置了一个断点，所以它会再次停下来。

剩下的就是类似上面 EmulatorPkg 的调试流程了，此处不再赘述。

不得不提的缺点

ImageAddress 让操作步骤繁琐了一些，无法做到一步开始 debug，但总还是可以找到一些（各式各样但也大同小异的）脚本，能在一定程度上提供一些帮助，不过本质上也只是收集 ImageAddress。

相比之下，“不稳定性”似乎更加让人“抓狂”。因为不清楚在什么时候 lldb 可能就 crash 了。在 llvm-project 中也能找到一些相关 issue。

所以，最终你可能会自问：“我到底要 debug 什么来着？”

那么，我可以用上它吗？

对于想要用上 source level debug 的场景，我想 EmulatorPkg 应该已经足够用了，qemu 中建议还是等一等。

不过还是可以去实际试试看，无需太怕一些“缺点”，遇到了，即便最终“无解”，也总能在深入探索的过程中学到点什么。剩下的交给时间，要么动手加入，要么等待，总会有一个人会彻底和问题“杠上”。
