UEFI BIOS 下的图形库 -- LVGL

发表于
作者 Yang Gang
13 分钟阅读
UEFI BIOS 下的图形库 -- LVGL

提起 BIOS 多数人可能首先想到的就是经典的蓝白界面。 但是在如今 UEFI 的世界里，越来越多厂商开始提供看起来更炫酷、丰富的图形界面。一些人希望厂商能为 BIOS 提供更现代的 GUI 界面，另一些人则觉得经典的界面就挺方便，厂商别阉割功能就好了。 孰优孰劣也是见仁见智，全凭个人喜好了。

0x00 一个有趣的 UEFI GUI 实现

提到 UEFI GUI，这里想先分享一个之前无意中发现的曾经的王者 Phoenix 的一个实现。整体是 Windows8 风格，包括界面布局及动画等。还有比较有趣的一点是，它做了一个 virtual UEFI environment，这样 UEFI Shell 的使用体验会像是 Linux 中的 terminal。

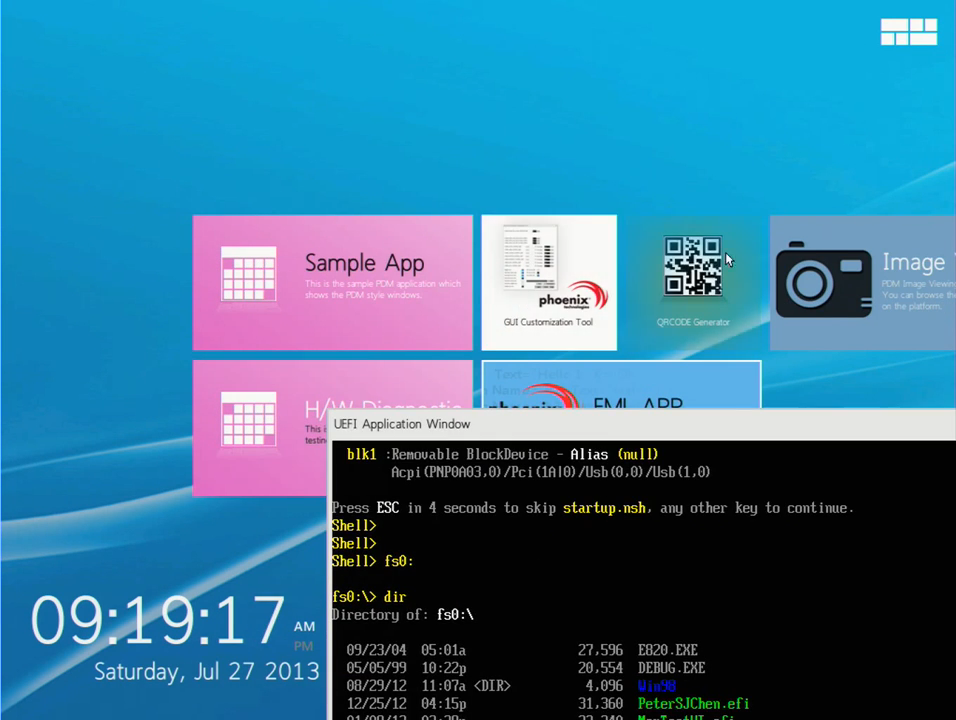

phoenix-uefi-gui

这只是一个例子的截图。在 https://edk2-devel.narkive.com/ejmbHRe5/edk2-vfr-beginner-question#post1 中有更详细的视频展示了这个 Win8 风格的 UEFI GUI BIOS SETUP 的更多特性。（注意，你需要特殊的网络来查看这些视频。）

本文的重点不在此，感兴趣的朋友不妨思考一下其中部分特性的实现方法，或者也可以动手尝试一下。

0x01 独立的 UEFI GUI 库

虽然不同厂商的 BIOS 开始出现各式各样的图形界面，但其实现是闭源的，我们没法在其之上开发 GUI 程序。而 Edk2 中也依然是基础的蓝白界面。自然，它也没有一个可供开发者使用的 GUI 库。

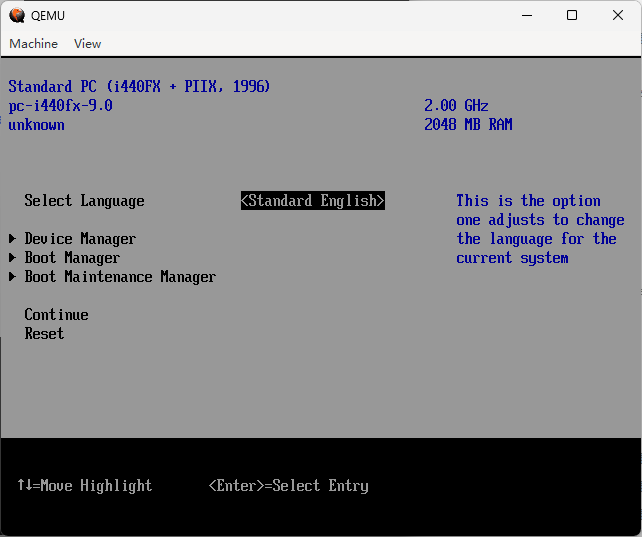

edk2-ovmf

那么，如果我们想要做一些图形化的 UEFI 小工具要怎么办呢？

不用怕，这其实和把大象装进冰箱一样简单（开个玩笑:)）。第一步，自制或移植一个 GUI 库；第二步，使用这个 GUI 库编写 UEFI APP。

移植总归是更简单些的。只要我们想，任何 C 写的程序我们都能比较方便的移植到 UEFI 环境中（其他语言暂不讨论）。而 LVGL 应该算是使用 C 实现的比较流行的嵌入式图形库了，那么，我们便可以从它入手。

另外，不知道你是否有注意到，LVGL 的主线代码也已经支持了 UEFI，这可以很大程度降低移植的难度。不过，本文要讲的内容并不是基于其主线代码，一是本文涉及的主体代码是在 LVGL 主线支持之前开始的；二是会更便于讲一些移植的具体内容（如果基于主线的驱动，那更像是代码导读了）。

0x02 将 LVGL 移植到 UEFI 环境

将 C 代码移植到 UEFI 环境的典型步骤其实也不多：

  1. 准备一个 .inf，并将源码文件列在 [Sources] 下
  2. 编译（并解决编译中的问题）

具体到 LVGL 的移植，则需要参考其 porting 的步骤，准备一个 lvgl_conf.h，然后在 UEFI 和 LVGL 架起一座显示（输出）、输入、Tick/Timer 等基础接口的桥梁。

.inf

由于 inf 中需要显式包含所有要编译的源文件，所以我们需要将 lvgl/src 下的大部分 .c 描述在 [Sources] 下。其他的部分如 [LibraryClasses] [Protocols] 等按实际使用到的添加即可。

lvgl_conf.h

一些“平台”配置及 LVGL 特性配置，主要注意的点：

  1. #define LV_COLOR_DEPTH 32 这对应到 UEFI 下的：
    1
2
3
4
5
6

    typedef struct {
  UINT8    Blue;
  UINT8    Green;
  UINT8    Red;
  UINT8    Reserved;
} EFI_GRAPHICS_OUTPUT_BLT_PIXEL;
  2. LV_USE_STDLIB_xxx 宏

显示接口

显示上主要要做的事情是，设置一个 callback 用来将要显示的内容绘制到屏幕上，具体一点就是使用 EFI_GRAPHICS_OUTPUT_PROTOCOL 的 EfiBltBufferToVideo EFI_GRAPHICS_OUTPUT_BLT_OPERATION

这里选择使用 GraphicsOutput->Mode->Info->HorizontalResolution; 和 GraphicsOutput->Mode->Info->VerticalResolution; 作为 lv_display_t 的宽高，这样最终显示会按照当前 UEFI 所使用的分辨率铺满屏幕。

主要代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63

void uefi_disp_flush(lv_display_t * disp, const lv_area_t * area, lv_color32_t * color32_p)
{
  EFI_STATUS                         Status;
  UINTN                              Width, Heigth;
  uefi_disp_data_t                   *uefi_disp_data;
  UINTN                              Delta;

  uefi_disp_data = lv_display_get_driver_data(disp);

  Width = area->x2 - area->x1 + 1;
  Heigth = area->y2 - area->y1 + 1;
  Delta = uefi_disp_data->EfiGop->Mode->Info->HorizontalResolution * sizeof(EFI_GRAPHICS_OUTPUT_BLT_PIXEL);

  Status = uefi_disp_data->EfiGop->Blt (
                                     uefi_disp_data->EfiGop,
                                     (EFI_GRAPHICS_OUTPUT_BLT_PIXEL *)color32_p,
                                     EfiBltBufferToVideo,
                                     (UINTN)area->x1,
                                     (UINTN)area->y1,
                                     (UINTN)area->x1,
                                     (UINTN)area->y1,
                                     Width,
                                     Heigth,
                                     Delta
                                     );

  lv_display_flush_ready(disp);
}


lv_display_t * lv_uefi_disp_create(int32_t hor_res, int32_t ver_res)
{
    EFI_STATUS                    Status;
    EFI_GRAPHICS_OUTPUT_PROTOCOL  *GraphicsOutput;

    Status = gBS->LocateProtocol (&gEfiGraphicsOutputProtocolGuid, NULL, (VOID **) &GraphicsOutput);
    if (EFI_ERROR(Status)) {
        return NULL;
    }

    uefi_disp_data_t * uefi_disp_data = lv_malloc_zeroed(sizeof(uefi_disp_data_t));
    LV_ASSERT_MALLOC(uefi_disp_data);
    if(NULL == uefi_disp_data) return NULL;

    uefi_disp_data->EfiGop = GraphicsOutput;

    lv_display_t * disp = lv_display_create(hor_res, ver_res);
    if(NULL == disp) {
        lv_free(uefi_disp_data);
        return NULL;
    }
    lv_display_set_driver_data(disp, uefi_disp_data);
    lv_display_set_flush_cb(disp, (lv_display_flush_cb_t)uefi_disp_flush);
    lv_display_add_event_cb(disp, uefi_disp_delete_evt_cb, LV_EVENT_DELETE, disp);

    UINTN BufSize = hor_res * ver_res * sizeof (lv_color32_t);
    uefi_disp_data->buffer[0] = malloc (BufSize);
    uefi_disp_data->buffer[1] = malloc (BufSize);

    lv_display_set_buffers(disp, uefi_disp_data->buffer[0], uefi_disp_data->buffer[1], BufSize, LV_DISPLAY_RENDER_MODE_DIRECT);

    return disp;
}

输入接口

输入的话对于 UEFI 就是键盘、鼠标。此处仅以键盘的代码为例，需要做的事情就是设置一个读键值的 callback 然后将 EFI_KEY_DATA 转换为 LVGL 的 LV_KEY_xxx。由以下两个函数完成：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100

static void keypad_read(lv_indev_t * indev_drv, lv_indev_data_t * data)
{
  EFI_STATUS                         Status;
  EFI_SIMPLE_TEXT_INPUT_EX_PROTOCOL  *TxtInEx;
  EFI_KEY_DATA                       KeyData;
  UINT32                             KeyShift;

  Status = gBS->HandleProtocol (gST->ConsoleInHandle, &gEfiSimpleTextInputExProtocolGuid, (VOID **)&TxtInEx);
  Status = TxtInEx->ReadKeyStrokeEx (TxtInEx, &KeyData);
  if (!EFI_ERROR (Status)) {
    switch (KeyData.Key.UnicodeChar) {
      case CHAR_CARRIAGE_RETURN:
        data->key = LV_KEY_ENTER;
        break;

      case CHAR_BACKSPACE:
        data->key = LV_KEY_BACKSPACE;
        break;

      case CHAR_TAB:
        KeyShift = KeyData.KeyState.KeyShiftState;
        data->key = (KeyShift & EFI_SHIFT_STATE_VALID) && (KeyShift & (EFI_RIGHT_SHIFT_PRESSED | EFI_LEFT_SHIFT_PRESSED)) ? LV_KEY_PREV : LV_KEY_NEXT;
        break;

      case CHAR_NULL:
        switch (KeyData.Key.ScanCode) {
        case SCAN_UP:
          data->key = LV_KEY_UP;
          break;

        case SCAN_DOWN:
          data->key = LV_KEY_DOWN;
          break;

        case SCAN_RIGHT:
          data->key = LV_KEY_RIGHT;
          break;

        case SCAN_LEFT:
          data->key = LV_KEY_LEFT;
          break;

        case SCAN_ESC:
          data->key = LV_KEY_ESC;
          break;

        case SCAN_DELETE:
          data->key = LV_KEY_DEL;
          break;

        case SCAN_PAGE_DOWN:
          data->key = LV_KEY_NEXT;
          break;

        case SCAN_PAGE_UP:
          data->key = LV_KEY_PREV;
          break;

        case SCAN_HOME:
          data->key = LV_KEY_HOME;
          break;

        case SCAN_END:
          data->key = LV_KEY_END;
          break;

        default:
          break;
        }
        break;

      case CHAR_LINEFEED:
        break;

      default:
        data->key = KeyData.Key.UnicodeChar;
        break;
    }

    data->state = LV_INDEV_STATE_PRESSED;
  } else {
    data->state = LV_INDEV_STATE_RELEASED;
  }

}


lv_indev_t * lv_uefi_keyboard_create(void)
{
    lv_indev_t * indev = lv_indev_create();
    LV_ASSERT_MALLOC(indev);
    if(indev == NULL) {
        return NULL;
    }

    lv_indev_set_type(indev, LV_INDEV_TYPE_KEYPAD);
    lv_indev_set_read_cb(indev, keypad_read);

    return indev;
}

鼠标的处理类似，也是设置回调函数，通过 EFI_SIMPLE_POINTER_PROTOCOL 或 EFI_ABSOLUTE_POINTER_PROTOCOL 读取并处理鼠标坐标然后传递给 lv_point_t 的 x y。

另外，鼠标还需要一个光标，可以参考 mouse_cursor_icon.c。

代码就不贴上来了，具体实现都已经放到 Github 上，感兴趣的话可以去看一看。（链接在下面:)）

Tick/Timer

让 LVGL 有时间观念。使用 gBS->Stall 即可，大致如下：

1
2
3
4
5

while (1) {
  lv_timer_handler();
  gBS->Stall (10 * 1000);
  lv_tick_inc(10);
}

CLIB

在 lv_conf.h 中我们有如下配置：

1
2

#define LV_USE_STDLIB_MALLOC    LV_STDLIB_CLIB
#define LV_USE_STDLIB_STRING    LV_STDLIB_CLIB

所以可以参考 Edk2 其他开源代码移植的方式，准备一个 LvglUefiPort.c 和 LvglUefiPort.h （以及一些 stdxxx.h），然后在编译时缺啥补啥，完善这个 wrapper。

编译

完成以上操作，便可以开始编译这个模块。编译过程中的报错（如 CLIB 相关）需要我们解决，警告部分我们可以有选择的修复或者在 inf 中添加 [BuildOptions] 然后禁用。

以上几部分提到的代码均在 https://github.com/YangGangUEFI/LvglPkg。感兴趣的朋友可以去看一看，然后也可以提一些建议、捉捉虫。

Demo 测试

不出意外，到这里移植已经完成（至少编译通过了），但是还需要一个程序来验证验证移植的效果。我们可以选择 lvgl\demos\widgets\lv_demo_widgets.c，在 UefiMain 中调用这个 demo 的入口函数（注意 lv_conf.h 和 inf 也要更新，包含 Demo 的源文件），重新编译后，把 .efi 拿到 EmulatorPkg 的 WinHost 或 QEMU+OVMF 中验证即可。

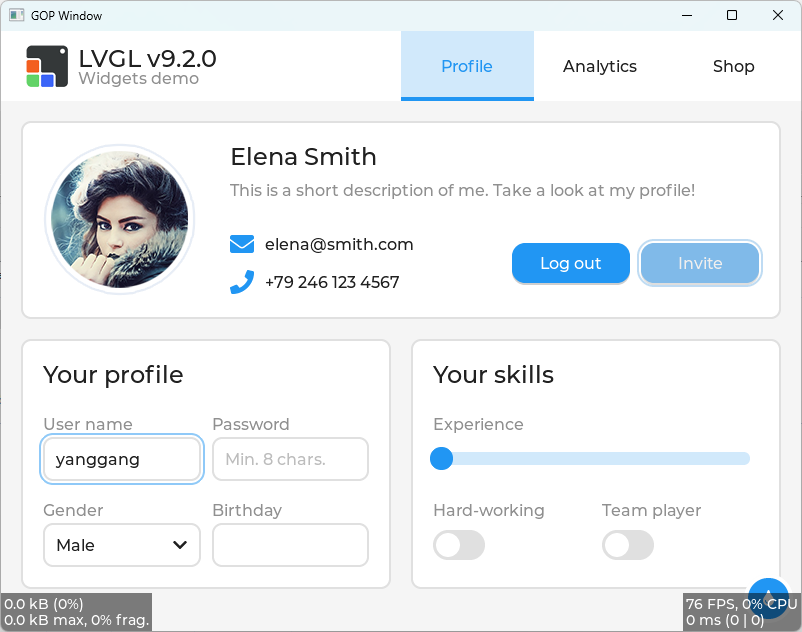

Demo

Demo 看起来显示正常，键盘输入也没问题。接下来，我们便可以尝试做一个自己的小工具了。

0x04 UEFI Dashboard

以下是一个半成品 UEFI Dashboard 的截图。

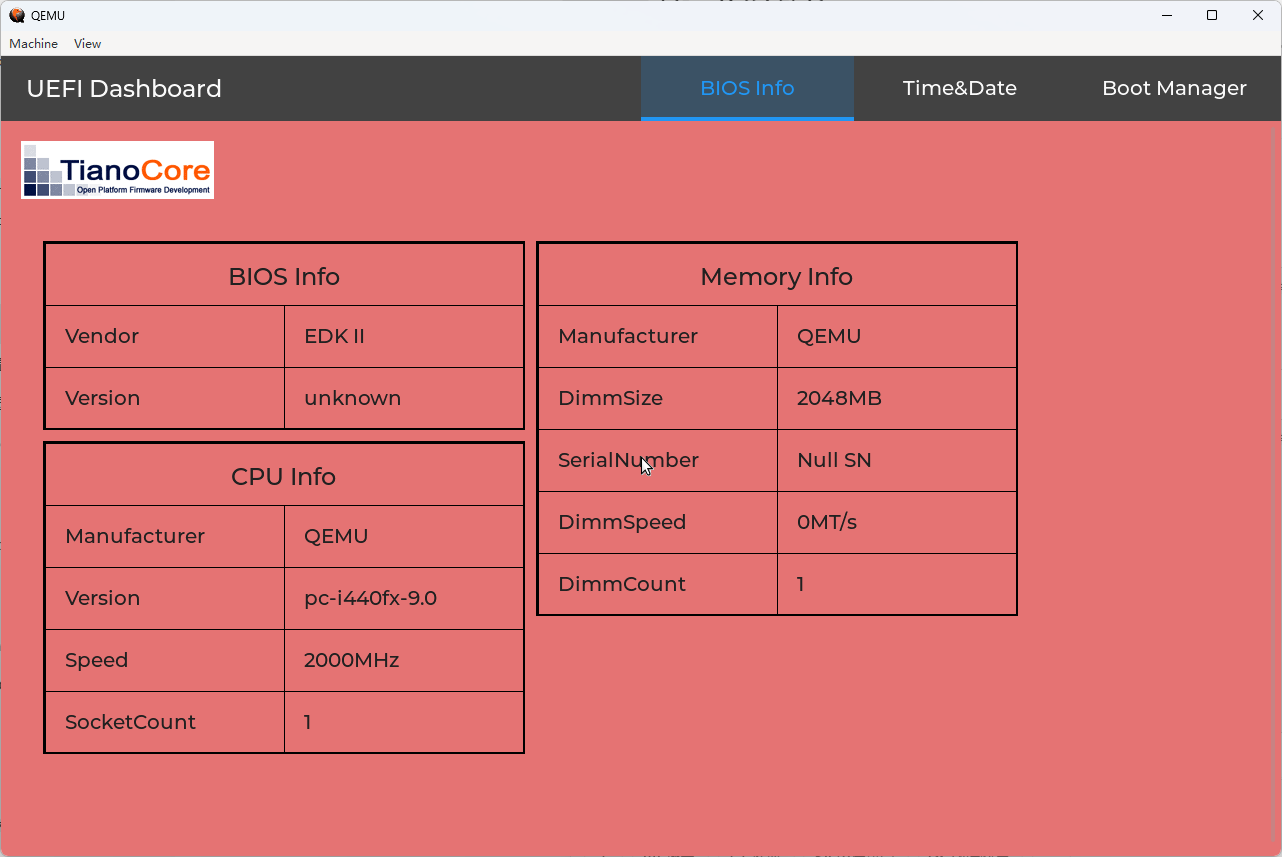

来自 EDKII_PLATFORM_LOGO_PROTOCOL 的 logo 以及来自 SMBIOS 的一些信息： UefiDashboard1

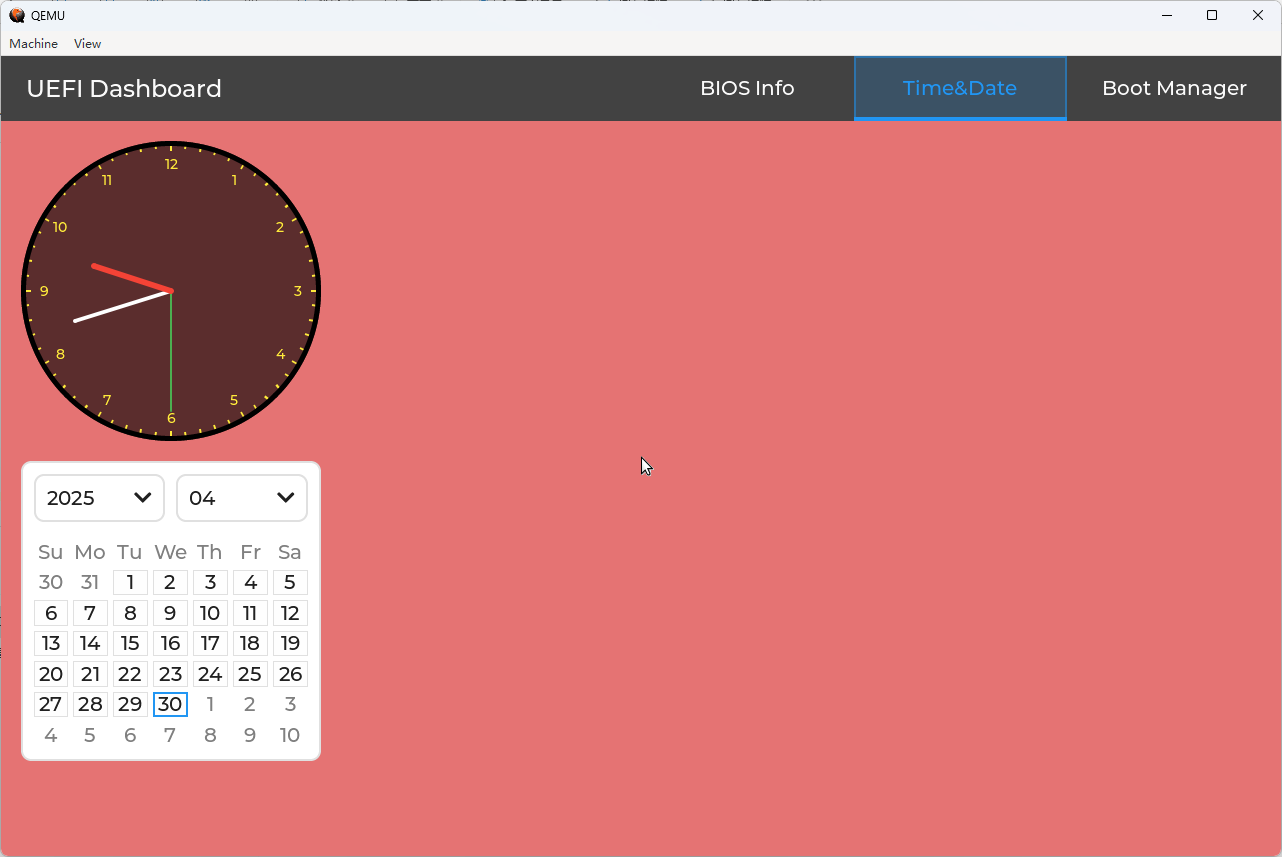

来自 EFI_TIME 的时间信息： UefiDashboard2

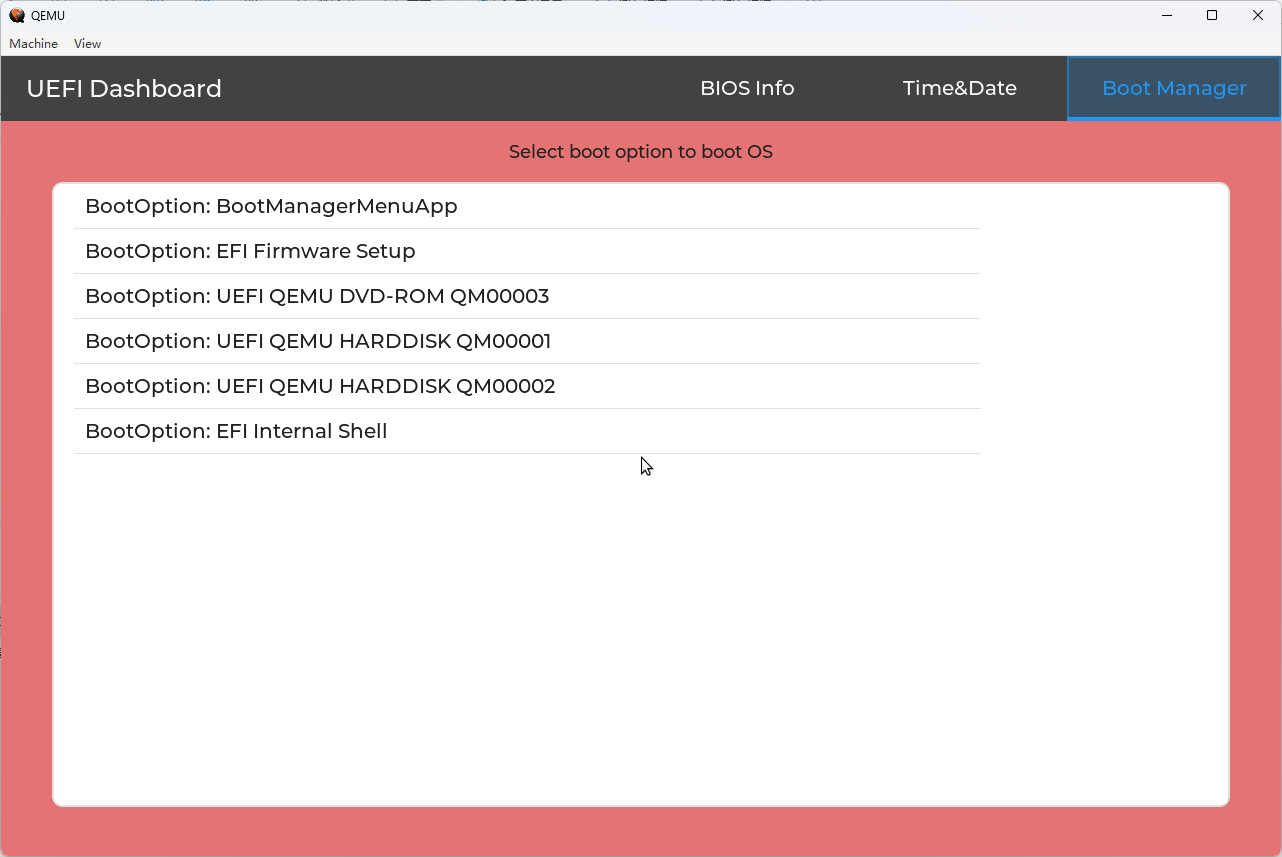

以及启动项： UefiDashboard3

当前这个 APP 功能还是比较简陋的，并且界面也有些杂乱。功能的事情交给时间，界面上 LVGL 现在也有了自己的 LVGL’s UI Editor，似乎也更能方便“设计”界面了。咕咕咕…

UefiDashboard 的源码也在 LvglPkg 仓库中，感兴趣的朋友也可以帮忙捉捉虫~

0xFF

当前移植的 LVGL 还只是能用来做一些 UEFI_APPLICATION（当然在 DXE_DRIVER 中也可以用它），后面有时间也许可以将其嵌入到 DisplayEngine/SetupBrowser/CustomizedDisplayLib 来替换整个 Edk2 SETUP 的显示风格。

另一方面，也许一个“原生”的 GUI 库更能让人兴奋。这可能在某种程度上有点像 mu_plus，但是它又不够足够“独立”，也许可以有一个 mu_plus as LibraryClasses？

不过，在挖新坑之前还是尽量填平旧坑，当前的 LvglPkg 应该还有些 bug 以及需要优化的地方，其他的就还是先放在 Idea 池吧。
