Redfish 之 Edk2 EmulatorPkg 的网络支持

最近在研究 Redfish 相关的内容，所以需要一个环境来做测试。 真实的硬件环境当然是好的选择，但也意味着需要一个能提供支持的 BMC。 不过好在 UEFI 和 Redfish 都有很方便的纯软件模拟环境，更便于在研究过程进行反复尝试。

The Redfish standard is a suite of specifications that deliver an industry standard protocol providing a RESTful interface for the management of servers, storage, networking, and converged infrastructure.

显然，RESTful 是 Redfish 的特色，用户通过 Redfish 管理时使用的是 RESTful interface。但与 BIOS 相关的内容是需要和 BIOS 进行交互，BIOS 与 Redfish Server 之间交互的实现不同厂商可能会有不同选择。

Edk2 的 NetworkPkg 提供了比较完善网络相关模块，所以 BIOS 也是可以通过 RESTful API 与 Redfish Server 交互的。EDK2 官方的 Redfish Implementation 便是基于 RESTful 的。

本文将分几个部分介绍一下这一切交互的基础，即 Edk2 EmulatorPkg 的网络支持。

EmuSnpDxe

EmuSnpDxe 为 EmulatorPkg 实现了 EFI_SIMPLE_NETWORK_PROTOCOL 支持，它最终会在 EmulatorPkg\Win\Host\WinPacketFilter.c 中通过调用 SnpNt32Io.dll 中的函数来收发数据包。

SnpNt32Io.dll 以及如何使用

tianocore 提供了 edk2-NetNt32Io 源码，下载 WinPcap® library 并放入相应的 Src 目录下，编译即可得到 dll。不过本文将提供一个使用 npcap 构建而来的 dll。

Npcap is a packet capture and injection library for Windows by the Nmap Project. It is a complete update to the unmaintained WinPcap project with improved speed, reliability, and security.

因为接口是一致的，所以只需简单修改 Makefile 即可使用 npcap 替换 WinPcap。修改后的代码在 https://github.com/YangGangUEFI/edk2-NetNt32Io。

!IF "$(PCAP)" == "NPCAP"
WINPCAP_DIR = ".\npcap"
!ELSE
WINPCAP_DIR = ".\WpdPack"
!ENDIF

然后借助 Github Action 添加一个 build workflow，最终可以在 releases 这里直接下载构建好的 dll（注意，）。

使用也比较简单，按照如下步骤操作即可：

1. 下载 Npcap installer 并安装
2. 下载 SnpNt32Io.dll(SnpNt32Io-Dll.zip)，将 .dll 放在 WinHost.exe 同目录下

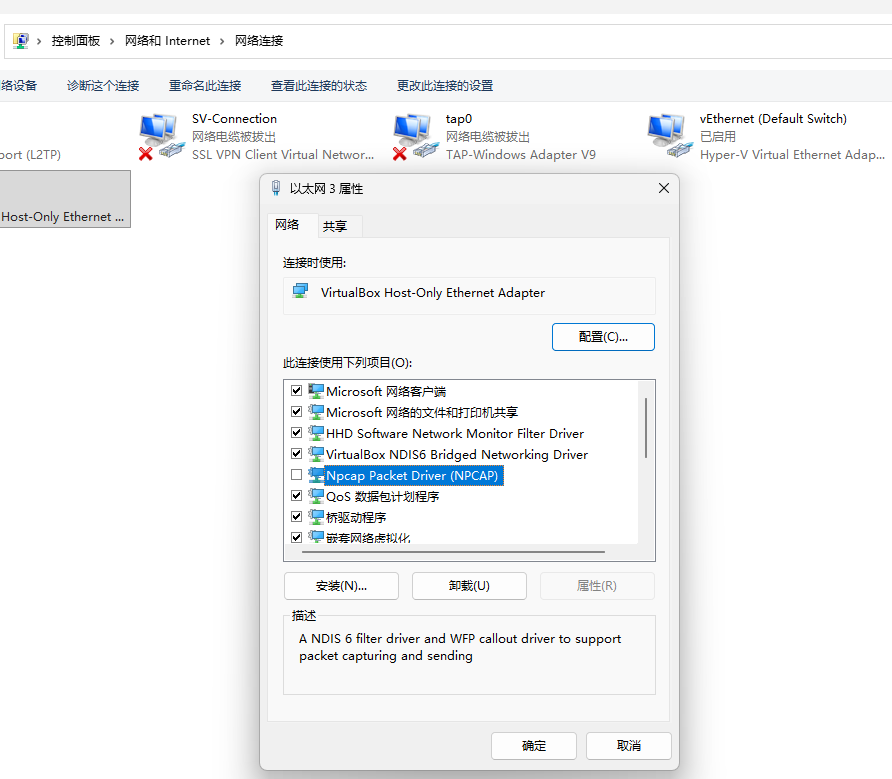

3. 在控制面板->网络和 Internet->网络连接中将非实际使用的物理网卡设备取消勾选 NPCAP 驱动（可选）
4. 启动 WinHost.exe，在启动日志中找到如下信息，然后配置 gEmulatorPkgTokenSpaceGuid.PcdEmuNetworkInterface|L"0" (0-based 索引，选择你的物理网卡，此处 L”0” 使用的为 xx:xx:xx:xx:xx:xx 设备)，然后重新编译 EmulatorPkg

   The MAC address of the adapter is xx:xx:xx:xx:xx:xx
   The MAC address of the adapter is yy:yy:yy:yy:yy:yy
   Number of NICs found: 2

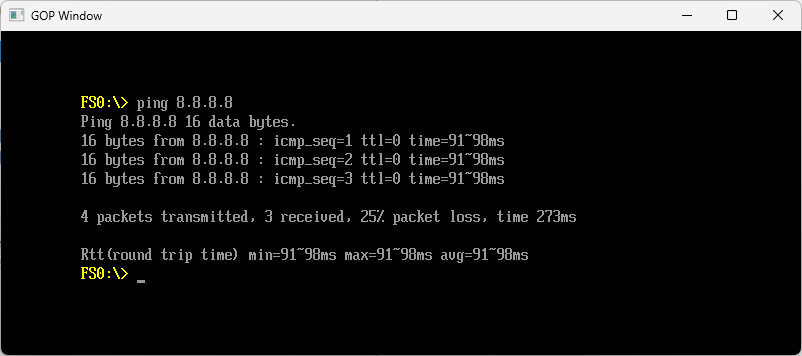

5. 再次启动 WinHost.exe 并进入 UEFI Shell，ifconfig -l 检查 IP，ping 检查连接

注意事项

如果访问同一网段的地址，可能会遇到如下错误：

TcpInput: received a checksum error packet

可以在设备管理器->网络适配器->xx:xx:xx:xx:xx:xx对应网卡设备->高级属性中找到 Checksum Offload 属性，然后将值改为 Disabled。暂时规避这个问题。

最后

至此，便完成了 RESTful Redfish 模拟验证环境最基础的一步 – 网络，接下来将在此基础上来做实际的验证。
